一、系統概述
ZBD48240/30智能通信電源系統是針對國內通信電源市場的需求而設計的無人值守式電源。該系統由48V30A高頻開關整流模塊構成，該模塊采用了功率因數校正﹑PWM脈寬調制、平均均流和高可靠快速保護等先進技術，并將交流配電單元、直流配電單元、ZLPM-C01型監控模塊、ZL4830SA型整流模塊。ZLPM-C01型監控模塊可以實現電源系統的本地自動管理，并具備RS232、RS485通信口，可與遠程監控中心通信，實現對電源系統的遠程監控，隨時對系統的工作情況進行管理、監視和控制，并可隨時查閱相關工作狀態參數和故障歷史記錄，具有“遙測、遙信、遙控” 的功能。
ZBD48240/30電源系統的整流模塊可根據用戶的容量需求進行選配，監控模塊也可以選配。監控模塊能檢測8路輸出熔斷器或空氣開關的通斷，具有二次下電保護功能和電池下限保護功能。直流配電可接2路電池。
ZBD48240/30電源系統適用于對中小型程控交換機、移動通信、衛星通信地面站、微波通信，也可對相應的其它通信設備供電。
二、系統的主要功能及特點
u 系列化設計制造，可為用戶配備48V/60A、48V/90A、48V/120A、48V/150A、48V/180A、48V/210A、48V/240A等不同容量的系列產品。
u 電源控制技術與計算機技術有機結合，實現了實時監測、實時控制整流模塊、交流配電單元和直流配電單元的各種參數及狀態。
u 采用平均電流均流技術，整流模塊電流不均衡度<±3%。
u 通過監控模塊集中監控，具有“遙測、遙信、遙控”功能。
u 用戶可根據具體情況選擇交流輸入方式：?jiǎn)蜗嘟涣鬏斎耄蝗嘟涣鬏斎�；兩路單相交流輸入自�?dòng)切換
u 兩路三相交流輸入自動切換。
u 交流輸入部分加裝防雷裝置。
u 二次下電保護功能，電池過放電保護功能。
u 交直流配電一體化設計，即單個機柜上實現交直流配電，電源充放電管理和集中監控。
u 極寬的電網電壓范圍（130VAC～300VAC），適用于電力供應不穩定地區。
u 良好的電磁兼容性，可與程控交換機等設備設置在同一機房。
三、系統工作原理
如圖1-1所示。整流模塊輸出端、負載和蓄電池并聯在一起。市電正常時，電源系統以并聯浮充方式工作，整流模塊為負載提供工作電流，并且對蓄電池進行浮充充電。市電故障時，蓄電池放電，接替整流模塊給負載供電。市電恢復正常時，整流模塊重新投入工作，給負載供電，而且對蓄電池進行均衡充電，電池充滿電后，電源系統自動進入浮充工作狀態。
監控模塊一方面接收交直流配電和整流模塊的信息，進行相應的控制；一方面可通過多種通信方式連接后臺計算機，以實現集中監控。
圖1-1 ZBD48240/30電源系統的工作原理框圖
四、系統的主要技術指標及參數
1、輸入指標
額定輸入電壓
線電壓：380VAC 45～65Hz
相電壓：220VAC 45～65Hz
蓄電池組電壓：－48V
2、模塊間電流不均衡度：<±3%
3、交流輸入相電壓過、欠壓保護點指標
交流輸入欠壓保護點：135±10VAC
交流輸入欠壓恢復點：150±10VAC
交流輸入過壓保護點：290±10VAC
交流輸入過壓恢復點：285±10VAC
4、直流下電保護點指標
二次下電保護點：44.0±0.2V
電池過放電保護點：43.2±0.2V
5、抗雷指標
能耐受幅值大于5kV的 10/700μs雷電沖擊電壓波。
能耐受幅值大于20kA的 8/20μs雷電沖擊電流波。
6、機械參數
|
組成 |
體積（高′寬′深） |
重量 |
|
ZBD48240/30一體化機柜 |
2000′600′600（mm3） |
200kg |
|
整流模塊 |
80′145′316（mm3） |
3kg |
|
監控模塊 |
88′485′317（mm3） |
3kg |
表1-1系統機械參數
7、機柜的安裝尺寸

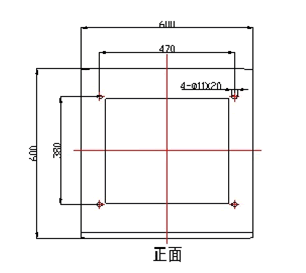

圖1-2 機柜的安裝尺寸
五、系統結構、配置
1、系統結構
如圖1-3所示，ZBD48240/30電源系統由交流配電單元、直流配電單元、ZLPM-C01型監控模塊、ZL4830SA型整流模塊組成。其中整流模塊最大配置為8個，最大輸出電流為240A，采用N＋1備份形式工作，整流模塊故障自動退出，監控模塊與整流模塊均可選配。

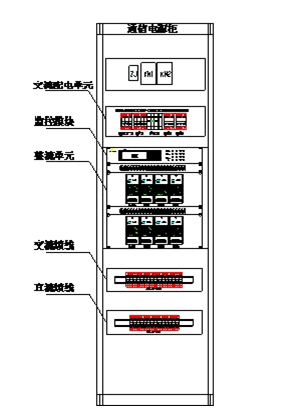

圖1-3 ZBD48240/30電源系統的外形結構圖
2、容量配置
ZBD系列開關電源采用多只4830A整流模塊并聯無主自動均流供電方式,容量從30A－240A可選,可將監控模塊﹑充電整流單元﹑交直流配電單元﹑防雷單元﹑直流單元集成在一個2000(高)X600(寬)X600(深)的機柜中。
ZBD系列組合電源系統240A以下容量的機柜內部包括:
u 交流配電單元，內裝防雷裝置
u ZBD4830A整流膜塊1－8只
u 直流配電單元(用戶訂貨指定)
u ZLPM-C01型監控模塊
u 機柜及系統參數測量﹑監測報警裝置
六、交流配電單元
1、交流配電單元工作原理

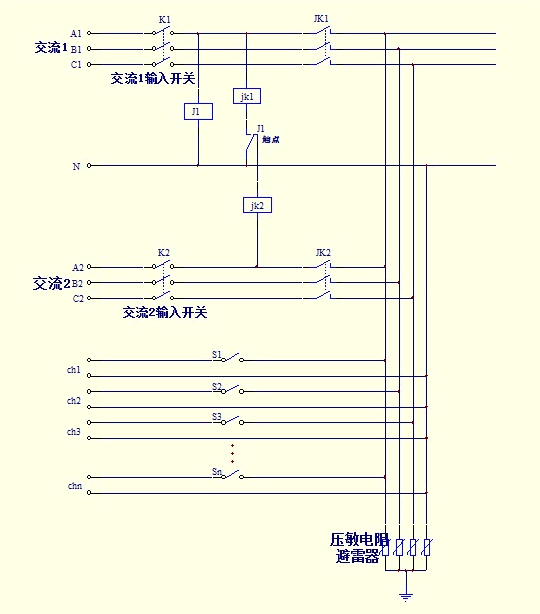

圖2-1 ZBD48240/30電源系統交流配電單元原理框圖
ZBD48240/30電源系統交流配電輸入分主備兩路，可以接兩路不同的市電或一路市電、一路油機。兩路輸入可自動切換，如圖2-1所示。市電I和市電II，由空開K1、K2接入，接觸器JK1，JK2及其輔助接點，構成機械與電氣互鎖功能。只要有市電，市電I優先，JK1吸合，JK2斷開，送入市電I。當市電I停電時，自動切換到市電II；當市電I恢復正常時，自動由市電II切換到市電I,從而實現兩路市電的自動切換。系統在火線﹑零線和保護地之間加裝壓敏電阻防雷保護裝置來防止浪涌及雷擊。
七、直流配電插框
1、 直流配電單元的工作原理

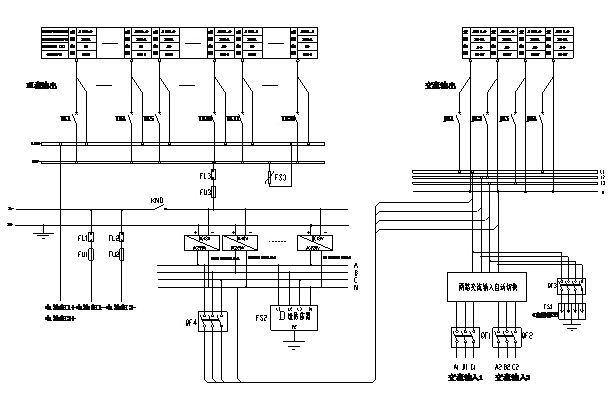

圖3-1 ZBD48240/30電源系統直流配電單元原理框圖
直流配電單元原理框圖如圖3-1所示。直流配電單元的正負母排48V+和48V-分別與各整流模塊輸出的正負極相連，兩組電池通過熔斷器，接觸器及分流器接入負母排。分流器FL1、FL2分別檢測電池組1、電池組2電流及負載的總電流，二次下電保護直流接觸器KMD﹑電池下限保護由監控模塊來控制，實現調電池自動切斷及接入功能。FL1、FL2的電流信號，系統及電池的電壓信號直接送入監控模塊。
2、直流配電單元的主要功能
電池電流和負載電流分流器分別檢測電池放電電流和負載總電流。
二次下電功能：當電池電壓下降到小于二次下電保護電壓44.0±0.2V(手動可調)時，自動切斷次要負載直流輸出。
電池過放電保護：當電池電壓下降到小于電池過放電保護電壓43.2±0.2V(手動可調)時, 自動切斷電池, 所有直流負載輸出都被切斷，防止電池過放電。
電池自動接入功能：當電池放電達到終止電壓時，電池過放電保護電壓，接觸器保護動作。當市電恢復正常后，接觸器可以自動閉合，將電池接入系統。
